9 de abr de 2008

INSTRUMENTS THAT HELPED TO PROJECT THE WORLD

INSTRUMENTOS QUE AJUDARAM A PROJETAR O MUNDO

NOWDAYS, THESE INSTRUMENTS ARE THINGS OF MUSEUM!

ATUALMENTE, ESTES INSTRUMENTOS SÃO COISAS DE MUSEU!

-

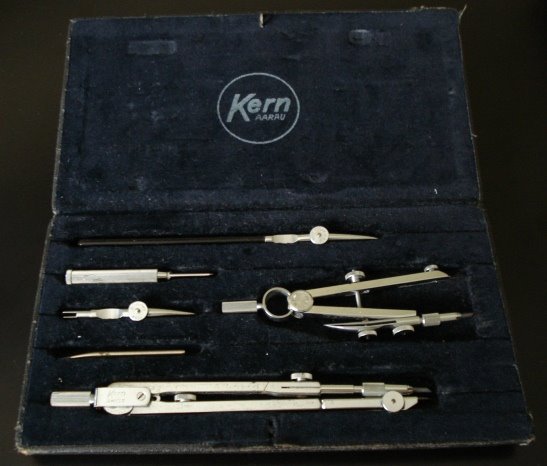

MY OLDER SET OF KERN COMPASS, MADE IN SWITZERLAND

MEU MAIS ANTIGO ESTOJO DE COMPASSO KERN, FABRICADO NA SUIÇA
--

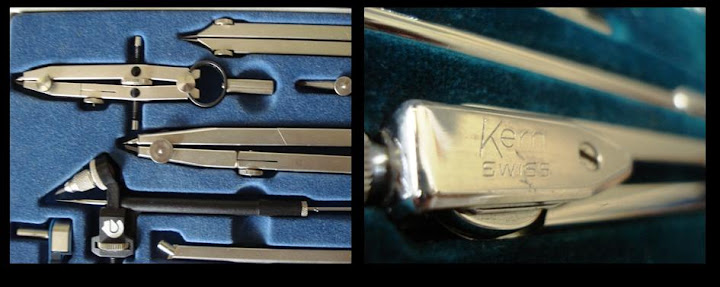

MY LAST SET OF KERN COMPASS

MEU ÚLTIMO JOGO DE COMPASSO KERN

--

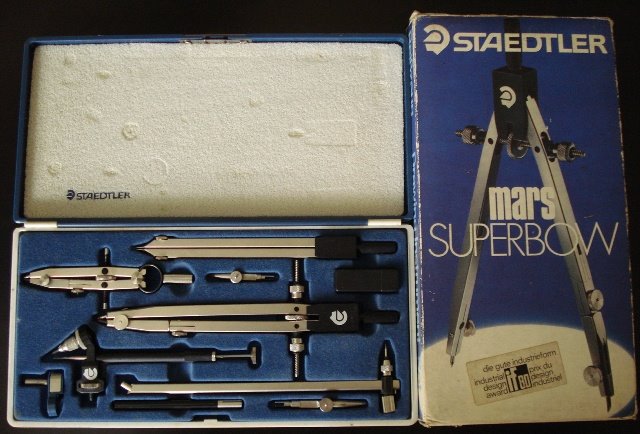

MARS STAEDTLER COMPASS, MADE IN GERMANY
HIGHT PRECISION COMPASS! BUT OUT OF USE!


COMPASSO MARS STAEDTLER, FEITO NA ALEMANHA
COMPASSO DE ALTA PRECISÃO! MAS FORA DE USO!

--

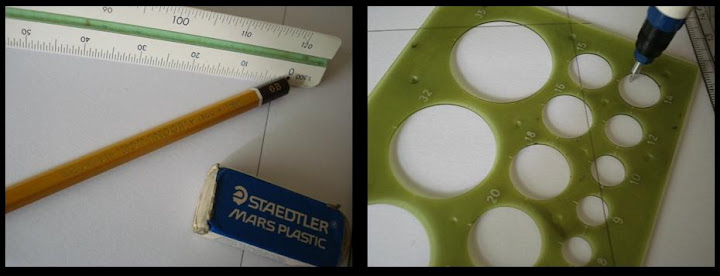

INSTRUMENTS FOR INK DRAFTS!

INSTRUMENTOS DE TRAÇADO A TINTA
--

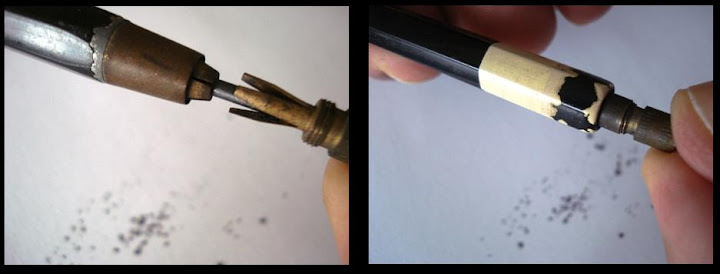

HOW TO SHARPEN THE GRAPHITE!

COMO APONTAR O GRAFITE!
--
----


THIS COMPASS IS CALLED DANCER!

ESTE COMPASSO SE CHAMA BAILARINO!
--

THE BOOK IS GRAPHIC SCIENCE, BY FRENCH and VIERCK
ALL BRASILIAN ENGINEERS, GRADUATED BEFORE 1970, KNOW THIS BOOK
BELOW IS THE FAMOUS SLIDE RULE FOR MATHEMATICAL CALCULATION!
WE USED SO MUCH! THERE WAS'NT COMPUTER YET!

O LIVRO É CIÊNCIA GRÁFICA DE FRENCH E VIERCK
TODOS OS ENGENHEIROS BRASILEIROS, FORMADOS ANTES DE 1970, CONHECEM ESSE LIVRO
ABAIXO A FAMOSA RÉGUA DE CÁLCULO!
NÓS A USAMOS MUITO! NÃO HAVIA COMPUTADORES AINDA!

--


LOOK HOW IT'S EASY TO USE: 4 x 15 = ?
IN THE LEFT PICTURE WE SEE THE ORIGIN OF MOVEL SCALE (1) ALIGNED WITH 15 (5)!
NOW, LOOK THE RIGHT PICTURE! THEN, MOVE THE CURSOR AT 4 IN MOVEL SCALE, OK!
THEN, 6 IS ALIGNED WHITH 4, THE RESULT IS 60,
BUT THE SLIDE RULE CAN'T SHOW THE ZERO?!?!?

VEJA COMO É FÁCIL USAR: 4x15 = ?
NA FIGURA DA ESQUERDA VEJA A ORIGEM DA ESCALA MÓVEL (1), ALINHADA COM 15 (5)
AGORA, VEJA A FIGURA DA DIREITA! ENTÃO, MOVA O CURSOR ATÉ 4 NA ESCALA MÓVEL, OK!
ENTÃO, 6 ESTÁ ALINHADO COM 4, O RESULTADO É 60,
MAS A RÉGUA DE CÁLCULO NÃO MOSTRA O ZERO?!?!?
